Lancio X-431 Sensorbox S2-2

Il modulo della scatola sensore S2-2 è stato appositamente sviluppato per diagnosticare/testare/simulare la maggior parte dei guasti dei sensori del veicolo.Gli utenti possono facilmente e rapidamente diagnosticare e simulare il sensore per risolvere rapidamente i problemi dell'ECU.

Allo stesso tempo, il modulo della scatola sensore LAUNCH S2-2 supporta anche la funzione multimetro del veicolo, attraverso la quale gli utenti possono testare tensione, resistenza e capacità.La funzione utilizza lo stesso dispositivo hardware del modulo sensoreIl modulo non può essere utilizzato separatamente e deve essere utilizzato insieme a strumenti diagnostici specifici per il lancio compatibili con questo modulo.Può essere compatibile con lo scanner X-431 PAD V e X-431 PAD III V2.0.

Il sensore è il dispositivo di ingresso del segnale dell'ECU del veicolo, che converte i parametri di funzionamento del veicolo quali la velocità del veicolo, la temperatura del liquido di raffreddamento, la velocità del motore, il flusso d'aria,Il sistema di accensione è un sistema di accensione che consente l'accesso a segnali elettrici e li invia all'ECU del veicolo.Successivamente, l'ECU del veicolo regola lo stato di funzionamento del motore per mantenere il motore in condizioni ottimali.

Lancio X-431 Sensorbox S2-2 caratteristiche:

1. Compatibile con X-431 Throttle & X-431 Throttle III, X431 PAD V,X431 PAD VII
2. ECU Risoluzione dei problemi e diagnostica
3. Supporta la scrittura manuale dei dati di forma d'onda
4. Simulazione delle condizioni di funzionamento dei sensori senza sostituzione delle parti
5. Sensore dell'acceleratore e del pedale
6. Misuratori di flusso d'aria
7. Sensore di ossigeno
8. Sensore di temperatura
9. Sensore EGR
10. Sensore degli iniettori
11. Manica
12. Sensori a camma induttivi e hall
13. Utilizzato come multimetro per misurare resistenza, tensione AC/DC, capacità, frequenza e segnali di impulsi, ecc.
14. Simulazione di alcune condizioni di lavoro speciali dei sensori senza sostituire le parti
15. Un clic per entrare nel menu intuitivo del sensore, dell'attuatore, definito/disegnato la forma d'onda, la forma d'onda di tempistica, il multimetro, le impostazioni del sistema (lavorando con lo scanner)

Funzioni:

S2-2 Sensorbox è appositamente sviluppato per la diagnosi/simulazione di guasti del sensore.

Sensore: viene utilizzato per simulare i segnali di ingresso del sistema di controllo elettronico dell'automobile e il computer dell'automobile regola lo stato di funzionamento del motore in base a questi parametri.
Attuatore: viene utilizzato per simulare il segnale di controllo di uscita del sistema di controllo elettronico dell'automobile, in modo da giudicare le condizioni di lavoro degli attuatori dell'automobile, come il motore a riposo, la valvola solenoide EGR, ecc.
Multimetro:Attraverso questa funzione, gli utenti possono testare tensione, resistenza e capacità.

Il modulo non può essere utilizzato separatamente, funziona solo come accessorio per gli strumenti diagnostici PAD III, PAD V e PAD VII di LAUNCH X-431.

S2-2 Connessione della scatola dei sensori:

1) Inserire una estremità (terminale di tipo B) del cavo USB nella porta USB di tipo B del modulo sensore ospitante e poi inserire l'altra estremità nella porta USB dello strumento diagnostico.

2) Premere e tenere premuto il pulsante di accensione per più di 3 secondi per avviare il modulo sensore.

Luce verde:
Azionamento costante: quantità elettrica normale
lampeggiante a velocità intermedia: bassa quantità elettrica (indipendentemente dal lampeggiamento della lampada rossa)
Lampeggiamento a bassa velocità: carica in corso

Luce rossa:
Attivato: strumento diagnostico collegato
Lampada lampeggiante: strumento diagnostico disconnesso. Entrerà nello stato di ricarica solo quando la lampada rossa lampeggia. La lampada verde lampeggia a bassa velocità durante la ricarica.

3) Avvia lo strumento diagnostico e accedi alla scatola degli strumenti.

Menu del lavoro:

Il modulo sensore è principalmente suddiviso in cinque moduli funzionali

1) Sensore: utilizzare la tensione di uscita o la forma d'onda per simulare lo stato di funzionamento del sensore di bordo, in modo da giudicare con precisione la qualità del sensore e ridurre la sostituzione cieca degli accessori.
2) Attuatore: utilizzato per l'uscita del segnale PWM per azionare l'attuatore della bobina di bordo.
3) Definito/disegnato: gli utenti possono personalizzare le forme d'onda del sensore per facilitare la futura simulazione del segnale del sensore.
4) Forma d'onda di sincronizzazione: personalizzare la forma d'onda di sincronizzazione per abbinarla al motore (albero motore + albero a camme) e all'uscita nella stessa fase.
5) Multimetro: funzioni universali di multimetro.

Definito:
Forma d'onda: ci sono 9 forme d'onda da scegliere; onda sinusale in avanti, onda sinusale inversa, onda quadrata in avanti, onda quadrata inversa, media tensione, linea retta, linea retta ad alta / bassa tensione,onda triangolare, e un'onda trapezoidale.
Frequenza: impostare la frequenza della forma d'onda selezionata.
Amplitudine: imposta l'ampiezza della forma d'onda selezionata.
Offset: impostare lo spostamento della forma d'onda selezionata.
Fase: impostare la fase della forma d'onda selezionata.
Ciclo di lavoro: impostare il ciclo di lavoro della forma d'onda selezionata.
Sincronizzazione del segnale: può far sì che CH1 e CH2 emettano segnali contemporaneamente.

Disegnata a mano:
Total frame: 1-3 (facoltativo).
Generalmente, una forma d'onda è composta da 100 punti. I valori 1-3 indicano che è possibile selezionare 100, 200 o 300 punti per formare una forma d'onda.
Modificare frame: è possibile modificare un singolo frame o modificare tutti
Forma d'onda: è possibile selezionare una forma d'onda predefinita e posizionarla nell'area di disegno a mano
Frequenza: frequenza di un singolo fotogramma (per l'uscita a 3 fotogrammi, la frequenza totale è la frequenza impostata/3)
Amplitudine: Amplitudine della forma d'onda di uscita
Offset: Offset della forma d'onda di uscita

Forma d' onda di tempistica:
La funzione viene utilizzata per abbinare la forma d'onda di sincronizzazione (albero motore + albero a camme) del motore.

Parametri tecnici:

Modulo sensore:
Numero di canali: 2
Precisione: 1 %
Intervallo di ampiezza: 0 ∼ 20 V
corrente di uscita massima: 20 mA
Intervallo di frequenza predefinito: 0 ¢ 20 kHz
Frequenza d'impulso del segnale d'onda quadrata: 0 ?? 15 kHz
Ciclo di funzionamento del segnale d'onda quadrata: 0 ?? 100 %
Fornitura di alimentazione: uscita del sensore del simulatore/corrente massima di 20mA (uscita alimentata da batteria) ¢ Solenoide di trasmissione, bobina di accensione/corrente di uscita 2A (alimentazione esterna)
USB: USB2.0 di tipo B (con funzione di ricarica e alimentazione/5V)
Simulazione della tensione CC: supporto
Simulazione a frequenza fissa: supporto
Simulazione predefinita della forma d'onda: supporto
Simulazione di forma d'onda disegnata a mano: supporto
Interfaccia del generatore di segnale: 2
Porta di alimentazione esterna: 1
Interfaccia del solenoide: 1
Interfaccia multimetro: 2
Temperatura di funzionamento: 0 °C - 50 °C
Temperatura di conservazione: -30 °C ∼ 70 °C

Multimetro:
tensione di corrente continua: 0 V 700 V
Tensione CA: 0 V ∼ 700 V
Resistenza: 0 Ω 40 MΩ
Capacitanza: 0 F ± 100 μF (tempo di misurazione massimo di 30 s)
Diodo: 0 V ∼ 1,5 V
rilevamento della continuità: suoni inferiori a 30 Ω

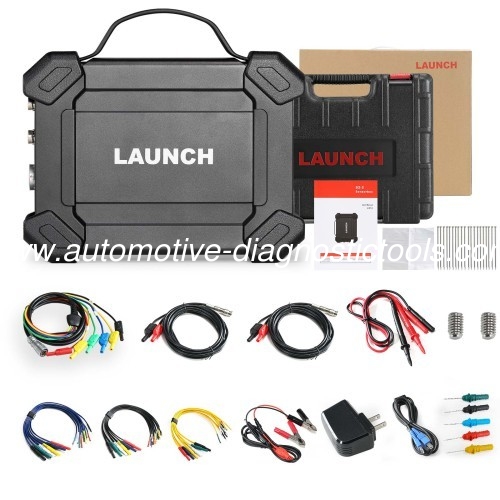

Elenco di confezioni:

1pc x Modulo sensore
2ps x HT30 condotti di prova
1pc x cavo ad adattatore di interfaccia a 7 pin
1pc x cavo per pinze a batteria
1pc x cavo USB
3 pezzi x 6 punti di scarico
2 pcs x penna di prova multimetro (nera + rossa -))
5 pezzi x sonde femminili colorate da 4 mm
20pcs x Aghi
1pc x adattatore di alimentazione
2 pezzi x teste di vite
1pc x manuale d'uso
1pc x Lista di imballaggio
1pc x scatola
