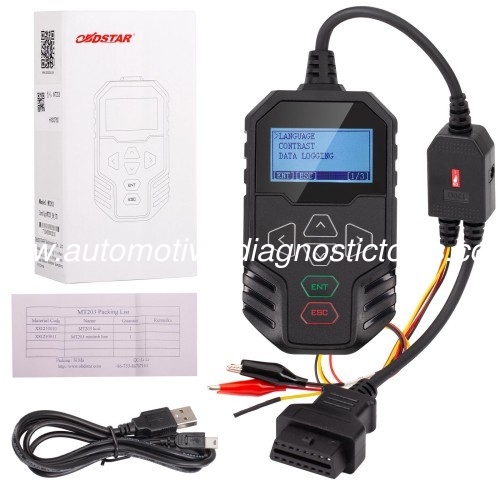

OBDSTAR MT203 CAN Simulatore driver/gateway

OBDSTAR MT203 CAN driver/Gateway simulator è uno strumento progettato per la manutenzione e la riparazione dell'elettronica automobilistica con aggiornamento gratuito di 2 anni.supporta più veicoli, ed è un dispositivo compatto, che è un buon aiutante per gli ingegneri di manutenzione dell'elettronica automobilistica.

OBDSTAR MT203 Supporto per la simulazione del driver/gateway

OBDSTAR MT203 CAN driver/Gateway simulator è uno strumento progettato per la manutenzione e la riparazione dell'elettronica automobilistica con aggiornamento gratuito di 2 anni.supporta più veicoli, ed è un dispositivo compatto, che è un buon aiutante per gli ingegneri di manutenzione dell'elettronica automobilistica.

OBDSTAR MT203 Caratteristiche:

1. Utilizzando MCU ad alte prestazioni STM32H723, velocità di funzionamento elevata;
2. Supporta i protocolli CAN standard, CAN a bassa velocità (tolerante ai guasti), CANFD:
3. scansione automatica, selezione manuale della velocità di segnalazione, funzione di segnalazione personalizzata; velocità e altre modalità per simulare diversi tipi di gateway;
4. progettazione integrata, viene fornito con 120Ω resistore interruttore, facile da usare;
5.Un menu semplice e intuitivo consente di padroneggiare rapidamente il dispositivo;
6. Mini cavo di aggiornamento USB collegato direttamente al PC per l' aggiornamento con una chiave

Scenari di manutenzione applicabili:

Riparazione di ECU elettronici per autoveicoli (Airbag, Dash, BCM e altri moduli di simulazione di gateway diagnostica con BENCH)
Riparazione dell'ECU elettronico per autoveicoli (Dash, audio, leva di trasmissione, pannello CA e altri moduli CAN drive test da BEHCH)
Riparazione di componenti di auto elettrica (compressore, DCDC, caricabatterie di bordo e altri moduli di prova diagnostica del gateway di simulazione da parte di BENCH)

Supporta Dash, Audio, Gear Lever, AC Panel e altre funzioni di prova per i modelli seguenti:

per Audi, per Ford, per Porsche, per Benz, per Jaguar, per Rolls-Royce, per BMW, per Lamborghini, per Volkswagen, per Dodge, per Land Rover, per Volvo.

OBDSTAR MT203 Tipi/funzioni di protocollo supportati:

1Protocolli supportati da gateway

CAN standard/CAN standard
500K/250K 500K/125K
Tasso Baud personalizzato

CAN standard/TOLERANTE
500K/83,3K
500K/100K
500K/125K
125K/125K
Tasso Baud personalizzato

FD standard CAN/CAN
500K/5M
500K/2M
Tasso Baud personalizzato

2. CAN Funzioni supportate dal driver

Supporta Dash, Audio, Gear Lever, AC Panel e altre funzioni di prova per AUDI, BENZ, BMW, DODGE, FORD, JAGUAR, LAMBORGHINI, LAND ROVER, PORSCHE, ROLLS-ROYCE, VOLKSWAGEN, VOLVO e altri marchi.

Display della funzione: (da OBDSTAR APP)

Pagina principale:



Leva di ingranaggio:



Dash Pinout:



Radio Pinout:



OBDSTAR MT203 FAQ:

D:Il dispositivo puo' essere aggiornato?
A:Sì, è possibile scaricare il software dal sito ufficiale "Service-Download-One Click Upgrade Tool", e quindi collegare il dispositivo al computer con USB per aggiornarlo.

D: Perché la scansione automatica fallisce?
A:Il successo della scansione automatica dipende da vari fattori:

1- assicurarsi che lo strumento diagnostico e l'ECU siano collegati correttamente e che l'ECU sia acceso prima di eseguire la scansione automatica;
2. l'accensione dell'ECU per un periodo di tempo (pochi secondi o minuti) non ha comunicato, può entrare in modalità di letargo, non può comunicare, deve essere ricominciata;
3. Parte dell'ECU non prenderà l'iniziativa di inviare segnali CAN, in questo momento è necessario impostare manualmente il dispositivo;
4. CANFD attualmente non supporta la scansione automatica, per favore impostalo manualmente.

D:Dove controllare il diagramma di cablaggio del driver CAN?

A:È possibile scaricare l'APP OBDSTAR da Apple Store e Google Play Store.

D: Cosa fa la resistenza da 120Ω?
A:Se l'ECU stesso non è dotato di una resistenza di 120Ω, è necessario attivare l'interruttore della resistenza dell'unità per la linea CAN per comunicare correttamente.

D:Il protocollo Flexray è supportato?
A:Non è supportato.

Il pacchetto comprende:

1pc x unità principale OBDSTAR MT203
1pc x Mini USB upgrade cable
